Когато става въпрос за запояване, един от най-важните фактори, които могат значително да повлияят на качеството на запояване, е температурата на поялника. Като доверен доставчик на термометри, ние разбираме значението на точното измерване на температурата при запояване. В тази публикация в блога ще се задълбочим в темата за идеалната температура за поялник, измерена с термометър, като изследваме факторите, които влияят на тази температура и предоставяме ценна информация, която да ви помогне да постигнете оптимални резултати при запояване.
Разбиране на основите на запояването
Преди да обсъдим идеалната температура за поялник, важно е да имате основни познания за процеса на запояване. Запояването е техника, използвана за свързване на два или повече метални компонента заедно чрез разтопяване на добавъчен метал, известен като спойка, и позволяването му да потече в съединението. След това спойката се втвърдява, създавайки здрава и електропроводима връзка между компонентите.
Качеството на спойката зависи от няколко фактора, включително вида на използваната спойка, чистотата на запояваните повърхности и температурата на поялника. Ако температурата е твърде ниска, спойката може да не се разтопи правилно, което води до слаба и ненадеждна връзка. От друга страна, ако температурата е твърде висока, тя може да повреди компонентите, които се запояват, и спойката да стане крехка.
Фактори, влияещи върху идеалната температура на запояване
Идеалната температура за поялник може да варира в зависимост от няколко фактора, включително вида на използваната спойка, размера и вида на запояваните компоненти и използваната техника на запояване. Нека разгледаме по-подробно всеки от тези фактори:
Тип спойка
Предлагат се няколко вида спойка, всяка със собствена точка на топене и свойства. Най-често срещаните видове припой, използвани при запояване на електроника, са оловни и безоловни припои. Припоите на основата на олово обикновено имат по-ниска точка на топене от припоите без олово, което ги прави по-лесни за работа. Въпреки това, поради опасения за околната среда, безоловните припои станаха по-популярни през последните години.
Точката на топене на оловния припой обикновено е около 183°C (361°F), докато точката на топене на безоловния припой може да варира от 217°C (423°F) до 227°C (441°F). Като общо правило температурата на поялника трябва да бъде зададена най-малко 50°C (90°F) над точката на топене на спойката, за да се осигури правилно топене и протичане.
Размер и вид на компонентите
Размерът и типът на запояваните компоненти също могат да повлияят на идеалната температура на запояване. По-малките компоненти, като устройства за повърхностен монтаж (SMD), изискват по-малко топлина за запояване, отколкото по-големите компоненти, като компоненти с проходен отвор. Това е така, защото SMD имат по-малка маса и могат да се нагряват по-бързо.
В допълнение, типът на компонента също може да повлияе на температурата на запояване. Например, някои компоненти, като интегрални схеми (IC), са по-чувствителни към топлина от други. Когато запоявате тези компоненти, е важно да използвате по-ниска температура и по-кратко време за запояване, за да избегнете повредата им.
Техника на запояване
Използваната техника на запояване също може да играе роля при определянето на идеалната температура на запояване. Например, ако използвате техника за запояване чрез влачене, при която поялникът се влачи по протежение на редица щифтове, може да се наложи да използвате по-висока температура, за да сте сигурни, че спойката тече равномерно. От друга страна, ако използвате техника за запояване от точка до точка, при която поялникът се използва за запояване на отделни щифтове, може да сте в състояние да използвате по-ниска температура.
Препоръчителни температури на запояване
Въз основа на факторите, обсъдени по-горе, ето някои препоръчителни температури на запояване за различни видове спойка и компоненти:
Припой на основата на олово
- За запояване на обща електроника обикновено се препоръчва температура от 320°C (608°F) до 350°C (662°F).
- За запояване на малки компоненти, като SMD, може да е достатъчна температура от 300°C (572°F) до 320°C (608°F).
- За запояване на по-големи компоненти, като например компоненти с проходен отвор, може да е необходима температура от 350°C (662°F) до 370°C (698°F).
Безоловен припой
- За запояване на обща електроника обикновено се препоръчва температура от 370°C (698°F) до 400°C (752°F).
- За запояване на малки компоненти, като SMD, може да е достатъчна температура от 350°C (662°F) до 370°C (698°F).
- За запояване на по-големи компоненти, като компоненти с проходен отвор, може да е необходима температура от 400°C (752°F) до 420°C (788°F).
Важно е да се отбележи, че това са само общи препоръки и може да се наложи действителната температура на запояване да се коригира въз основа на специфичните изисквания на вашата работа по запояване. Винаги е добра идея да тествате температурата на запояване върху отпадъчно парче платка или компонент, преди да запоите действителния си проект.
Значение на точното измерване на температурата
За да сте сигурни, че използвате правилната температура на запояване, важно е да използвате надежден термометър. Термометърът ви позволява да измервате точно температурата на върха на поялника, като се уверите, че тя е в препоръчителния диапазон.
В нашата компания предлагаме широка гама от висококачествени термометри, които са специално проектирани за приложения за запояване. НашитеСензор за температура с пружинно зарежданее популярен избор за измерване на температурата на върховете на поялниците. Той разполага с пружинен дизайн, който осигурява добър контакт с върха, осигурявайки точни и надеждни температурни показания.

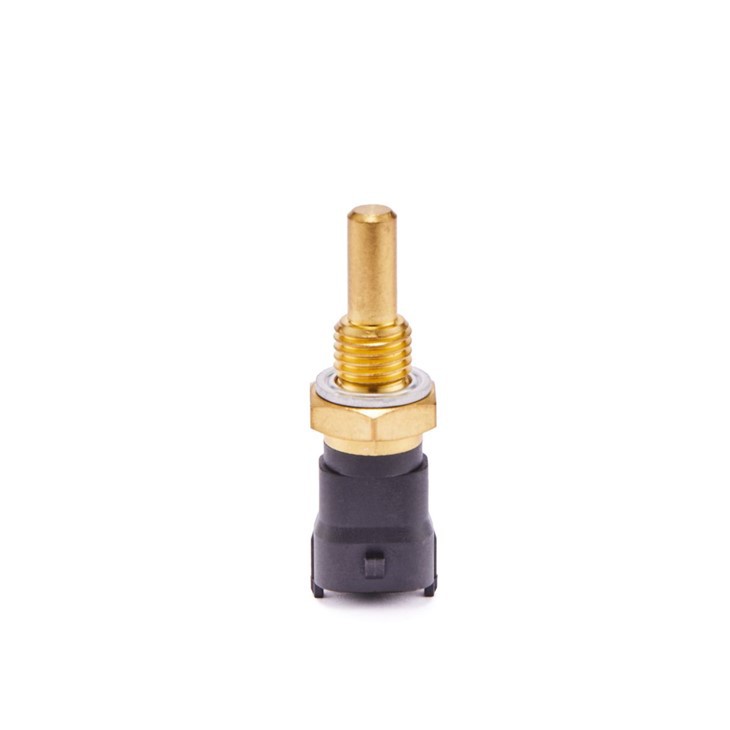

В допълнение към пружинния температурен сензор, ние също предлагамеТермометър за монтаж с резба, който е идеален за измерване на температурата на по-големи поялници и други нагревателни елементи. НашитеАвтомобилен сензор за температура на охлаждащата течностможе да се използва и в приложения за запояване, където се изисква водоустойчив и издръжлив температурен сензор.
Заключение
В заключение, идеалната температура за поялник, измерена с термометър, зависи от няколко фактора, включително вида на използваната спойка, размера и вида на запояваните компоненти и използваната техника на запояване. Като разберете тези фактори и използвате надежден термометър за измерване на температурата, можете да сте сигурни, че използвате правилната температура на запояване и да постигнете оптимални резултати от запояване.
Ако търсите висококачествен термометър за вашите приложения за запояване, ви каним да разгледате нашата гама от продукти. Нашият екип от експерти е винаги на разположение, за да ви предостави персонализирани съвети и подкрепа, за да ви помогне да изберете правилния термометър за вашите нужди. Свържете се с нас днес, за да научите повече за нашите продукти и да обсъдим вашите специфични изисквания. Очакваме с нетърпение да работим с вас, за да постигнем вашите цели за запояване.
Референции
- „Наръчник за запояване“ от Уолтър Дж. Дрискол
- „Сглобяване и производство на електроника“ от Ричард Дж. Пери
- „Изкуството на електрониката“ от Пол Хоровиц и Уинфийлд Хил
